一、海灣JB-QB-GST200-64點火災報警控制器（聯動型）特點

JB-QB-GST200-64點海灣火災報警控制器（聯動型）采用壁掛式結構，其主要特點如下：
1.JB-QB-GST200-64點海灣火災報警控制器（聯動型）為小點數系列產品，有多種容量配置方式可供選擇；
2.不論對聯動類還是報警類總線設備，控制器都設有不掉電備份，保證系統調試完成時注冊到的設備全部受到監控；
3.JB-QB-GST200-64點海灣火災報警控制器（聯動型）開機自檢時，不僅自動檢測本機設備（指示燈、功能鍵等），同時還逐條檢測外部設備的注冊信息及聯動公式信息，如信息發生變化系統將做相應的處理；
4.JB-QB-GST200-64點海灣火災報警控制器（聯動型）***多可配置6路多線制控制卡，控制卡不需與GST-LD-8302C切換模塊配接使用就可實現對輸出線斷路、短路檢測功能，這些檢測功能可限度的保障控制模塊本身及其與重要設備之間連接的可靠性；
5.JB-QB-GST200-64點海灣火災報警控制器（聯動型）對具有特殊重要意義的氣體噴灑設備提供了獨立的控制密碼和聯動編程空間，并有相應的聲光指示，使氣體噴灑設備受到了更嚴格的監控；
6.JB-QB-GST200-64點海灣火災報警控制器（聯動型）可外接火災報警顯示盤及彩色CRT顯示系統并標配手動盤及多線制控制卡等設備，滿足各種系統配置要求；
7.JB-QB-GST200-64點海灣火災報警控制器（聯動型）具有強大的面板控制及操作功能，各種功能設置全面、簡單、方便；
8.JB-QB-GST200-64點海灣火災報警控制器（聯動型）采用全模具化結構，外形美觀。



二、海灣JB-QB-GST200-64點火災報警控制器（聯動型）主要技術指標

1.液晶屏規格：240×64點，可同屏顯示150個漢字信息
2.控制器容量：
a. 容量為242個地址編碼點
b. 可外接64臺火災顯示盤；聯網時***多可接32臺其它類型控制器
c. 30個直接手動操作總線制控制點
d. 配置6個多線制控制點
3.線制：
a. JB-QB-GST200-64點海灣火災報警控制器（聯動型）與探測器間采用無極性信號二總線連接
b. 多線制控制點與現場設備采用四線直接連接，其中兩線用于控制啟停設備，另兩線用于接收現場設備的反饋信號，輸出控制和反饋輸入均具有檢線功能
c. JB-QB-GST200-64點海灣火災報警控制器（聯動型）與各類編碼模塊采用四總線連接（無極性信號二總線、無極性DC24V電源線）
d. JB-QB-GST200-64點海灣火災報警控制器（聯動型）與火災顯示盤采用四總線連接（有極性通訊二總線、無極性DC24V電源線）
e. 與彩色CRT系統通過RS-232標準接口連接，連接線長度不宜超過15m
4.JB-QB-GST200-64點海灣火災報警控制器（聯動型）使用環境：
5.溫度：0℃～+40℃
6.相對濕度≤95%，不結露
7.JB-QB-GST200-64點海灣火災報警控制器（聯動型）電源：主電為交流220V 電壓變化范圍 ＋10%～－15%，內裝DC12V 10Ah密封鉛電池作備電
8.功耗≤25W
9.JB-QB-GST200-64點海灣火災報警控制器（聯動型）外形尺寸：380mm×143mm×534mm



三、海灣JB-QB-GST200-64點火災報警控制器（聯動型）結構特征、安裝與布線

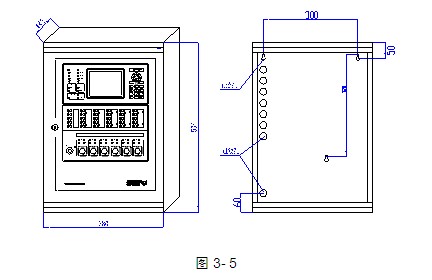

JB-QB-GST200-64點海灣火災報警控制器（聯動型）為壁掛式結構設計，可直接明裝在墻壁上，外形尺寸示意圖如下圖：

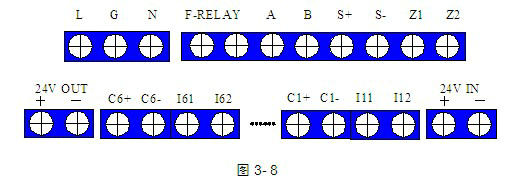

海灣消防設備JB-QB-GST200-64點火災報警控制器（聯動型）外部接線端子如下圖：

海灣JB-QB-GST200-64點火災報警控制器（聯動型）其中：
L、G、N：交流220V接線端子及交流接地端子；
F-RELAY：故障輸出端子，當主板上NC短接時，為常閉無源輸出；當NO短接時，為常開無源輸出；
A、B：連接火災顯示盤的通訊總線端子；
S+、S-：警報器輸出端子，當主板XS8上1、2腳和4、5腳接短路環時，為常開無源輸出；當主板XS8上2、3腳和5、6腳接短路環時，為帶檢線功能有源輸出，終端需要接0.25W的4.7kΩ電阻，輸出時有DC24V/0.15A的電源輸出；
Z1、Z2：無極性信號二總線端子；
24V IN（+、-）：外部DC24V輸入端子，可為輔助電源輸出提供電源；
24V OUT（+、-）：輔助電源輸出端子，可為外部設備提供DC24V電源，當采用內部DC24V供電時，輸出容量為DC24V/0.3A，當采用外部DC24V供電時，輸出容量為DC24V/2A；
Cn+、 Cn-（n=1~6）：直接控制輸出端子，當采用內部DC24V供電時，輸出容量為DC24V/100mA，當采用外部DC24V供電時，輸出容量為 DC24V/1A。帶檢線功能，需接0.25W 4.7kΩ終端電阻，不需與GST-LD-8302C切換模塊配接使用。
In1、In2（n=1~6）：無源反饋輸入端子。帶檢線功能，需接0.25W 4.7kΩ終端電阻。



海灣JB-QB-GST200-64點火災報警控制器（聯動型）布線要求：
a．信號二總線Z1、Z2采用阻燃RVS雙絞線，截面積≥1.0mm2
b．通訊總線A、B采用阻燃屏蔽雙絞線，截面積≥1.0mm2
c．多線制控制點外接線CN+、CN-、In1、In2采用BV銅芯導線，截面積≥1.0mm2
d．電源線采用阻燃BV線，截面積≥2.5mm2
